Allen Bradley 1761-NET-AIC

Como fornecedor profissional, oferecemos este Allen Bradley 1761-NET-AIC. Oferecemos-lhe isto como um papel crucial, especificamente responsável pela “tradução” e pelo “isolamento”. Yueyang Tongtu primeiro precisa lhe contar a verdade. Essa coisa é essencialmente um conversor de interface de alto nível e é comumente referido como módulo AIC. Sua função principal é converter o sinal da porta serial RS-232 do PLC no sinal RS-485 que pode operar no ambiente industrial. Você pode perguntar: não podemos simplesmente nos conectar diretamente? Não, não pode. O RS-232 possui uma curta distância de transmissão e baixa capacidade anti-interferência. Mesmo que esteja um pouco mais longe ou em um ambiente barulhento, o sinal será perdido. Este módulo “evolui” o sinal para torná-lo capaz de viajar mais longe e de forma mais estável. Não é apenas um conversor, mas também um repetidor de rede, permitindo que vários PLCs em sua rede DH-485 tenham uma "comunicação" suave. Se este módulo quebrar, o computador superior não conseguirá ler os dados e os dispositivos ficarão isolados uns dos outros em termos de informações. Portanto, em pequenos sistemas de controle distribuído, é uma ponte de comunicação indispensável.

Enviar consulta

Descrição do produto

Desta vez, preparamos especialmente um dispositivo chave para engenheiros de automação e especialistas em manutenção elétrica estrangeiros no sistema de controle MicroLogix, que é responsável pela "tradução de comunicação" - o Allen Bradley 1761-NET-AIC. Ao realizar redes de equipamentos de oficina ou renovar sistemas antigos, muitas pessoas frequentemente encontram esses problemas: os cabos de programação em mãos têm apenas alguns metros de comprimento e é simplesmente impossível ficar no escritório para depurar o PLC na oficina; ou quando vários CLPs MicroLogix desejam trocar dados entre si, as portas de comunicação são insuficientes e os sinais são instáveis. Este conversor de interface avançado foi projetado especificamente para resolver os problemas de "extensão da distância de comunicação e conversão de protocolo". Ele pode converter os sinais da porta serial do PLC em sinais de rede DH-485 mais robustos e de maior distância. Como parceiro que entende a tecnologia de comunicação da Rockwell, Yueyang Tongtu recomenda este produto mais recente, que passou por testes de sinal e portas completas, para todos. O objetivo é tornar a rede do seu equipamento mais fácil e estável e eliminar completamente os problemas de depuração causados por interrupções de comunicação.

Estrutura

A estrutura central deste Allen Bradley 1761-NET-AIC é um "circuito de conversão de comunicação com isolamento óptico". Isto é extremamente importante. Como todos sabemos, vários motores e conversores de frequência em instalações industriais geram fortes interferências eletromagnéticas. Conectar o PLC diretamente à rede provavelmente danificará a porta de comunicação. Este módulo isola os sinais de ambos os lados através de um optoacoplador. Mesmo que a alta tensão seja introduzida na linha de rede externa, ela não prejudicará o precioso host do PLC. Ele também integra um chip de protocolo de comunicação dedicado, que pode converter comunicação serial ponto a ponto em comunicação de rede interconectada multiponto. Equivale a equipar o PLC com um “tradutor de rede”. Este projeto estrutural não só garante a precisão da transmissão de dados, mas também aumenta significativamente a segurança do sistema.

Parâmetros

Modelo de produto	Allen Bradley 1761-NET-AIC
Tipo de produto	Conversor de Interface Avançado (AIC+)
Tipo de interface	1 porta RS-232 / 1 porta RS-485
Protocolo de rede	Suporta rede DH-485
Distância de transmissão	Até 1.219 m (4.000 pés) no modo RS-485
Método de fonte de alimentação	Alimentação externa de 24 Vcc ou alimentada por cabo
Função de isolamento	Equipado com proteção de isolamento fotoelétrico
Método de instalação	Trilho DIN ou montagem em painel

Vantagens do produto

As vantagens do nosso modelo Allen Bradley 1761-NET-AIC são “qualidade original” e “interface compacta”. Nossas tomadas de comunicação não ficam soltas, os plugues se encaixam perfeitamente, a resistência de contato é extremamente baixa, garantindo a qualidade da transmissão do sinal. A carcaça não está danificada e a dissipação de calor é boa. Faz você se sentir seguro ao usá-lo e não precisa se preocupar com conexões de rede intermitentes devido a mau contato. Para sistemas automatizados que necessitam de operação a longo prazo, essas pequenas diferenças de qualidade geralmente determinam a estabilidade.

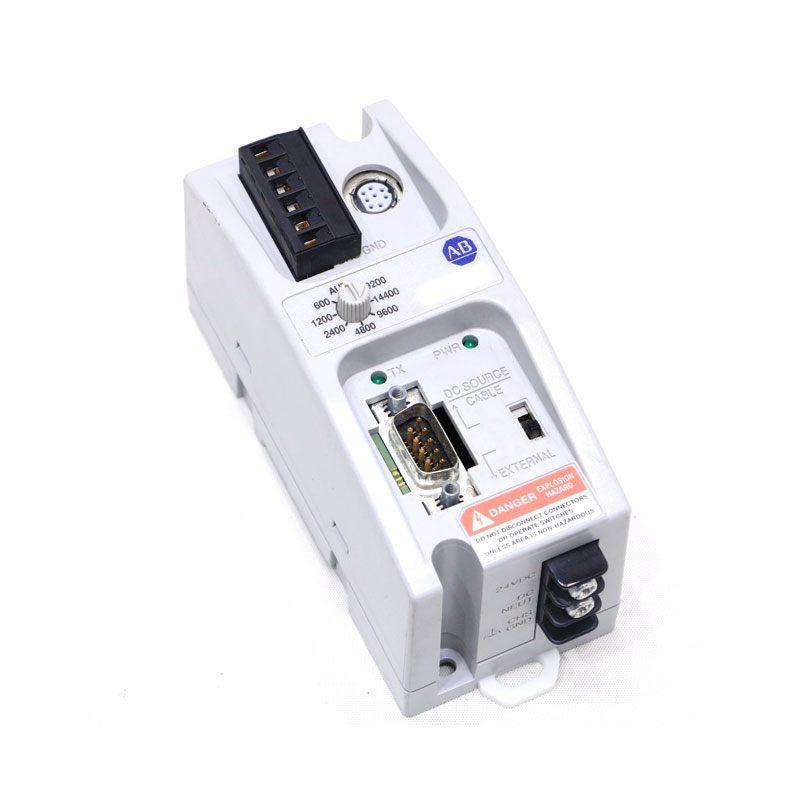

Allen Bradley 1761-NET-AIC
