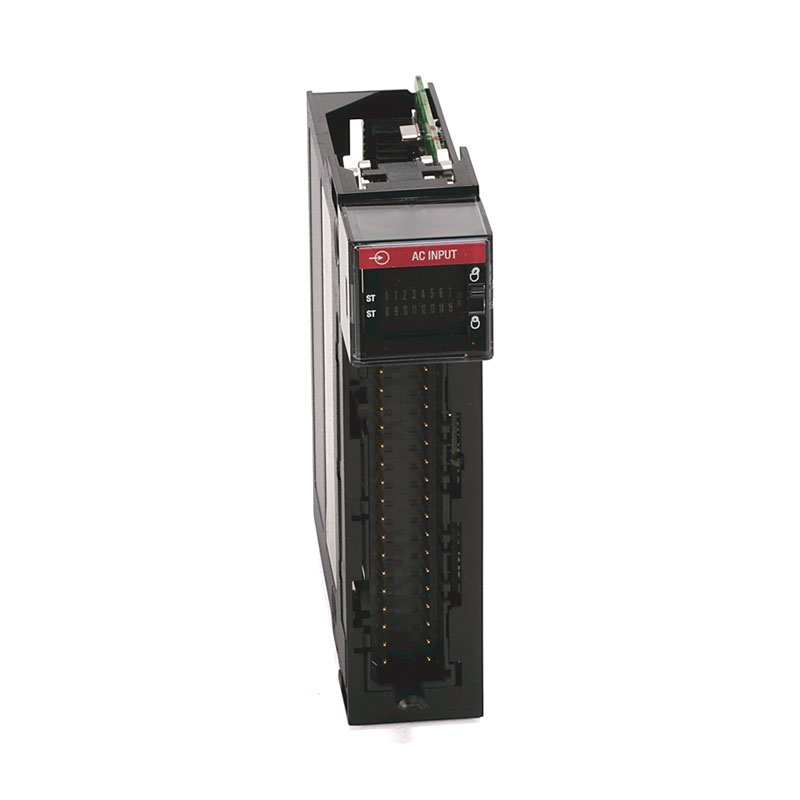

Allen Bradley 1756-IA16I

Yueyang Tongtu, como fornecedor profissional, fornece diretamente o mais recente módulo Allen Bradley 1756-IA16I para o mercado externo. Este módulo é um componente de entrada digital isolado de alta densidade projetado especificamente para ambientes eletromagnéticos industriais severos na plataforma Rockwell ControlLogix. Em linhas de produção automatizadas complexas, o circuito de condicionamento de sinal na extremidade frontal do módulo de entrada digital e o desempenho do isolamento elétrico determinam diretamente a precisão do julgamento do sistema de controle sobre o status do equipamento no local. Se a barreira de isolamento dentro do módulo se deteriorar devido à exposição prolongada a surtos transitórios de alta frequência, é muito provável que cause diafonia entre canais ou acople diretamente a interferência de modo comum do lado do campo ao barramento do backplane ControlLogix, resultando em interrupções de comunicação ou ações incorretas no sistema de controle principal sem motivo aparente. Os padrões de inspeção de envio implementados por Yueyang Tongtu para este modelo cobrem estritamente a calibração precisa da tensão limite de todos os canais, os testes de impedância de isolamento de alta tensão entre canais e entre canais e o backplane, bem como a calibração de atraso de resposta do circuito de filtragem de alta frequência. O objetivo é fornecer peças sobressalentes originais com imunidade extremamente alta e certeza de identificação de estado para manutenção do sistema de controle de clientes estrangeiros, garantindo que o mapeamento de dados de sinais discretos no local para o backplane do sistema seja absolutamente limpo e preciso.

Cenário de aplicação

Este módulo é aplicado principalmente em cenários onde o ambiente eletromagnético no local é extremamente severo e há um alto risco de tensão de modo comum. Os nós de aplicação típicos incluem o monitoramento do status dos disjuntores do motor na área de interferência eletromagnética de alta frequência de grandes laminadores metalúrgicos, a conexão de sinais de feedback de válvulas solenóides à prova de explosão de longa distância em plantas petroquímicas e a coleta de estados de contato auxiliares de contatores de carga pesada em grandes estações de bombeamento de estações de tratamento de água. Nessas aplicações, o Allen Bradley 1756-IA16I, com seu design robusto de barreira de isolamento, serve como um firewall entre o ambiente elétrico hostil do local e o backplane sensível do ControlLogix. Sua capacidade anti-interferência em nível de hardware é a base física fundamental para garantir que toda a rede de aquisição de dados não sofra instabilidade ou colapso de medição em grande escala.

Estrutura

A topologia de hardware interna deste Allen Bradley 1756-IA16I é baseada em uma arquitetura central que consiste em uma matriz de isolamento de optoacoplador tolerante a alta tensão e uma rede de filtro passa-baixa de vários estágios. Na extremidade frontal de cada canal de entrada digital, resistores limitadores de corrente independentes e diodos TVS (supressão de tensão transitória) são configurados para limitar a energia de surto dos cabos de fiação de campo. O nível lógico de 120 VCA no lado do campo e o nível lógico de 5 VCC no backplane no lado do sistema devem ser completamente desacoplados fisicamente por optoacopladores com alta tensão nominal de isolamento antes que o sinal entre no lado do backplane. A rede de alimentação dentro do módulo usa um layout de capacitor de desacoplamento distribuído para suprimir efetivamente a interferência de pico de alta frequência. O circuito de interface do backplane integrado com precisão à rede de resistência de correspondência de impedância, garante a integridade do sinal da troca de dados do barramento do backplane de alta velocidade.

Como manter

Este módulo Allen Bradley 1756-IA16I exige adesão estrita aos regulamentos especiais de gerenciamento para sistemas de isolamento elétrico durante a manutenção diária. É estritamente proibido realizar qualquer forma de inserção do bloco terminal ou modificação da fiação enquanto o sistema estiver ligado, para evitar choque elétrico ou acionar falhas de comunicação do barramento do backplane. Devido à natureza extremamente sensível do circuito de entrada CA dentro do módulo à capacitância distribuída dos cabos, é essencial garantir que a camada de blindagem do cabo de sinal na lateral do gabinete seja aterrada de forma confiável em uma única extremidade durante a fiação no local, e loops de aterramento de extremidade dupla devem ser estritamente evitados. Use regularmente um multímetro padrão para verificar o torque de aperto dos parafusos do bloco terminal no estado desligado para evitar o aumento na resistência de contato devido à vibração de longo prazo, o que pode causar desvio no limite de entrada ou falsos alarmes de desconexão.
