Na China, o Siemens S7 400H com estoque disponível adota uma arquitetura de redundância de hardware, suportando hot standby de duas máquinas para CPU, fonte de alimentação e rede. O tempo de comutação é inferior a 100 ms, garantindo nenhuma perturbação e nenhuma perda de dados. É equipado com H-CPU de alto desempenho e suporta redundância de rede dupla de nível de segurança PROFINET/DP e SIL3. É uma base sólida para garantir a operação ininterrupta de equipamentos essenciais na automação fabril.

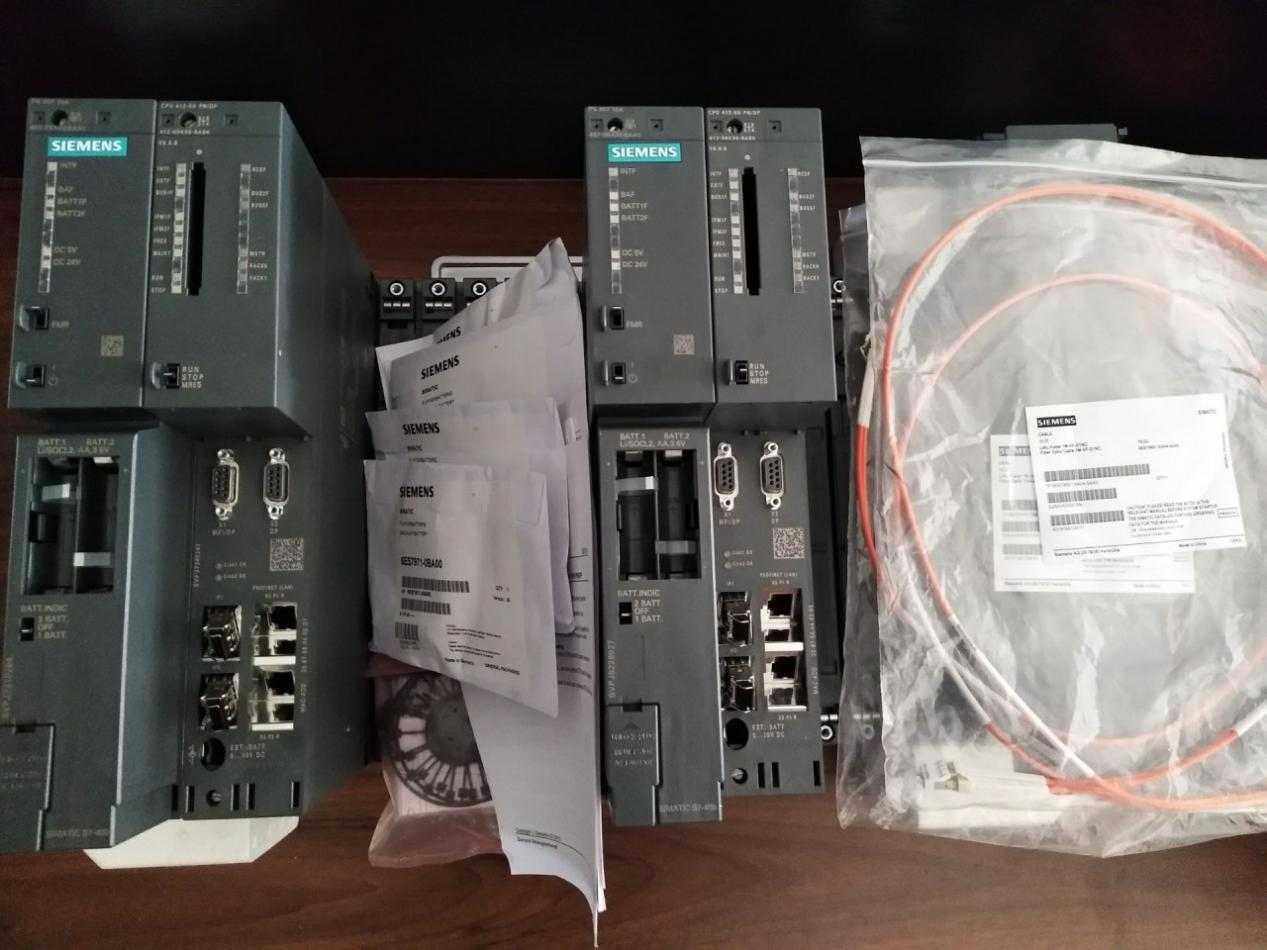

A arquitetura redundante Siemens S7-400H inclui CPU 412H/414H/416H/417H e CPU 410-5H. Ele adota um design de hot standby de CPU dupla, permitindo que o tempo de comutação entre os sistemas primário e de backup seja inferior a 100 milissegundos. A memória de trabalho pode atingir de 1 a 32 MB, a velocidade de execução de instruções é de 15 a 62,5 nanossegundos e as interfaces integram MPI/DP e PROFINET. Uma única estação pode suportar até 256 dispositivos IO. Suporta configuração usando STEP 7 V5.5+ ou TIA Portal e é totalmente compatível com o sistema de segurança S7-400F.
| Componente | Especificação |
|---|---|
| Prateleira | UR2‑H ou UR1/UR2 |
| Módulos de fonte de alimentação | Módulos de alimentação de 2 PS |
| Baterias de reserva | 4 baterias reserva |
| Módulo H-CPU | 1 par |
| Componentes de sincronização | 4 módulos de sincronização + 2 pares de fibras de sincronização |
| Módulos de comunicação opcionais | Módulo Ethernet Industrial CP443‑1, módulo de interface PROFIBUS DP CP443‑5 |
No local de automação industrial controlado pelo S7-400H, geralmente é combinado com conversores de frequência Siemens. Durante a depuração e manutenção operacional do conversor de frequência, se houver falhas menores, elas geralmente incluem alarme de temperatura excessiva do transformador, alarme de temperatura excessiva do gabinete, abertura da porta do gabinete e situações de bypass da unidade. Estas não serão registadas, mas apenas serão emitidas indicações de avaria. Assim que a falha desaparecer, o alarme será automaticamente eliminado. Se ocorrerem pequenas falhas durante a operação, a máquina não será parada. Quando ocorre um alarme de falha leve, a inicialização e a operação normais ainda são permitidas.
O Siemens S7-400H passou por múltiplas certificações, atendendo integralmente aos padrões CE e obtendo as certificações de segurança UL/cUL para o mercado norte-americano, permitindo a aplicação segura em ambientes potencialmente explosivos da Zona 2. Ele foi aprovado nas certificações de nível de integridade de segurança SIL 3 e AK6 da instituição TÜV com base no padrão IEC 61508, atendendo aos rigorosos requisitos dos sistemas DCS e SIS para alta disponibilidade e segurança contra falhas.
O suporte é uma arquitetura redundante de hardware de rack duplo e CPU dupla, que pode obter comutação automática e contínua em milissegundos quando um único componente falha. Ele integra perfeitamente a função "hot-swapping" e a poderosa capacidade de expansão de E/S, e pode atender perfeitamente aos requisitos de controle altamente complexos e em grande escala. É frequentemente usado nas áreas de energia, petroquímica e metalurgia. Se você está interessado em nossos modelos ou deseja saber mais sobre eles, nosso Yueyang Tongtu pode fornecê-los para você. Como fornecedor em grande escala, oferecemos modelos com preços baixos e alta qualidade.
P: O S7‑400H pode ser configurado no TIA Portal?
R: Não. As CPUs da série S7‑400H não são suportadas no TIA Portal. Eles só podem ser configurados no STEP 7 Classic (por exemplo, V5.5) ou no sistema de controle de processo PCS 7.
P: Como selecionar o S7‑400H para ambientes agressivos?
R: Para gases corrosivos: o padrão S7‑400H pode, teoricamente, ser usado em ambientes de classe de proteção contra corrosão G3. Se a corrosão for mais severa, são recomendados os produtos SIPLUS série 400H.
Para grandes altitudes: o 400H padrão pode operar abaixo de 2.000 m. Entre 2.000 m e 3.000 m, isso pode ser possível com medidas aprimoradas de dissipação de calor.
Para altitudes superiores a 3.000 m deve ser utilizada a série SIPLUS, que suporta altitudes de 1.000 m a +5.000 m.
P: Que tipos de cartões de memória são suportados pelo S7‑400H?
R: São suportados cartões RAM e FLASH. A principal diferença é: os cartões de RAM perdem o programa após serem desligados e requerem uma bateria reserva para reter os dados. Os cartões FLASH podem reter o programa sem energia, mas ainda precisam de uma bateria reserva para manter a memória de bits, temporizadores e outros dados.
