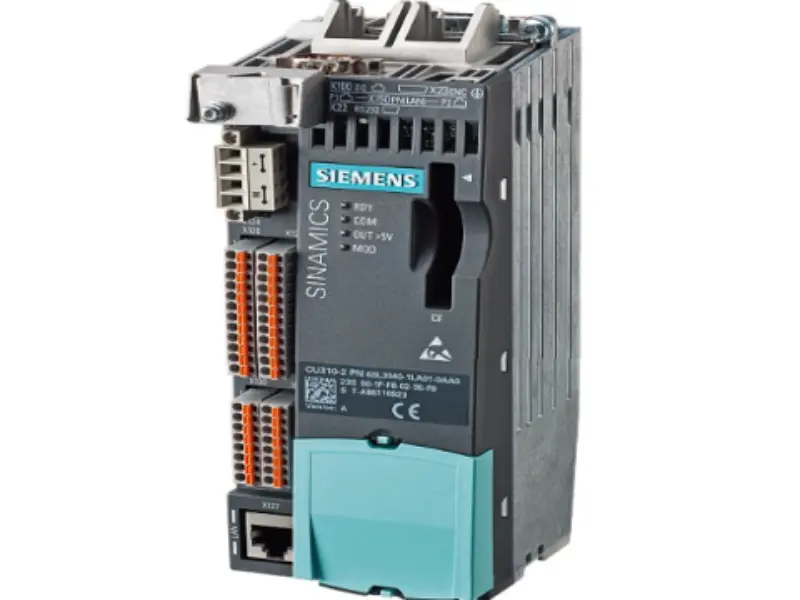

Siemens 6AU1410-2AA00-0AA0

Como fornecedor profissional, o sistema de controle de movimento padrão de eixo único Siemens 6AU1410-2AA00-0AA0 da Yueyang Tongtu suporta a expansão de vários eixos. Usando o módulo de potência PM340 de inserção direta, é um dispositivo integrado de alto desempenho que integra profundamente funções de PLC, controle de movimento e gerenciamento de inversor.

Parâmetro Técnico

Integração e Autenticação

O modelo Siemens 6AU1410-2AA00-0AA0 apresenta controle nativo de circuito fechado de eixo único para desempenho de controle de movimento. Ele oferece suporte total a engrenagens eletrônicas, cames, cortes de mosca e sincronização de posicionamento. Também pode ser expandido combinando-se com a unidade de acionamento CU305 para estender-se a sistemas multieixos. É um PLC de movimento SIMOTION integrado que suporta as linguagens de programação MCC, LAD e ST. As principais funções de segurança são equipadas de série com F-DI/F-DO, permitindo a desconexão de torque de segurança STO, atendendo aos padrões de segurança mecânica.

Interface de hardware principal

Barramento de acionamento: 1 interface DRIVE-CLiQ

Interfaces de comunicação:

2PROFIBUSDP

1 porta Ethernet padrão (para depuração e download de programas)

Bloco terminal de E/S local integrado:

5 entradas digitais comuns (DI)

8 DI/DO digitais gerais (podem ser personalizados como entrada ou saída)

3 entradas de falha de segurança (F-DI)

1 saída de falha de segurança (F-DO)

1 entrada analógica AI (suporta sinais de tensão/corrente)

Interface de codificador independente: 1 unidade, suporta codificador incremental TTL/HTL e absoluto SSI.

Cenários típicos de aplicação

O modelo Siemens 6AU1410-2AA00-0AA0 é particularmente adequado para linhas de produção simples de vários eixos com "eixo principal único + eixo auxiliar", como equipamentos de embalagem, máquinas de impressão, corte e dobra de chapas, posicionamento servo de eixo único, bobinadeiras e pequenos equipamentos de conformação. Estes são especialmente adequados para linhas de produção simples de vários eixos com "eixo principal único + eixo auxiliar".

Por que nos escolher?

O mais importante é que a solução integrada pode controlar + interface do drive + E/S local, sem a necessidade de um PLC adicional, economizando espaço no gabinete. Faz parte do pacote S120 nativo, com o barramento em tempo real de alta velocidade DRIVE-CLiQ, e também pode atingir alta precisão de sincronização. Obviamente, o Siemens 6AU1410-2AA00-0AA0 também vem com E/S de segurança, sem a necessidade de relés de segurança adicionais, reduzindo os custos de hardware. É uma interface dupla PROFIBUS, facilitando a expansão da rede para dispositivos distribuídos. É um produto de fábrica original alemão, um padrão maduro para a indústria de máquinas-ferramenta/embalagens. O programa é compatível com toda a série da plataforma SIMOTION. É um produto integrado completo que combina controle de movimento econômico + PLC + E/S local + loop de segurança, sem a necessidade de PLCs independentes adicionais, reduzindo o tamanho do gabinete de controle e reduzindo a compra de acessórios.

Perguntas frequentes

Q1: Quantos eixos este controlador pode controlar?

A1: Ele foi projetado como um controlador de eixo único, mas pode suportar até 8 eixos por meio de expansão.

Q2: Quais interfaces de comunicação estão disponíveis neste controlador?

A2: Fornece: 1 interface DRIVE‑CLiQ (para conexão do drive), 2 interfaces PROFIBUS (para comunicação DP mestre/escravo) e 1 interface Ethernet Industrial (para comunicação ou programação de nível superior).

Q3: Qual é a velocidade de comunicação PROFIBUS deste controlador?

A3: O clock mínimo do ciclo PROFIBUS DP é de 1 ms.

P4: Qual é a diferença entre 6AU1410‑2AA00‑0AA0 e 6AU1410‑2AD00‑0AA0?

A4: Ambos são controladores D410‑2. A principal diferença está no protocolo de comunicação:

6AU1410‑2AA00‑0AA0 (sufixo DP):suporta principalmente comunicação PROFIBUS.

6AU1410‑2AD00‑0AA0 (sufixo DP/PN):suporta comunicação PROFINET além de PROFIBUS.

P5: Quais precauções de segurança devem ser tomadas em relação à versão do software?

R5: De acordo com a CISA, todas as versões da V5.4 até (mas excluindo) a V5.5 SP1 podem ter vulnerabilidades de segurança. É altamente recomendável atualizar para V5.5 SP1 ou superior para garantir a segurança do sistema.

P6: O que deve ser feito quando o controlador reporta o código de falha "F07970"?

A6: Esta é uma falha comum do servoconversor, geralmente relacionada ao motor ou à unidade de potência. As etapas de solução de problemas incluem:

Verifique as conexões do motor:verifique se os cabos de alimentação estão conectados corretamente e se não há fios quebrados.

Verifique os dados do motor:certifique-se de que os parâmetros do motor configurados no controlador correspondam à placa de identificação do motor real.

Verifique a unidade de energia:se o problema persistir, inspecione o módulo de potência SINAMICS S120 conectado para verificar se está funcionando corretamente.
